造紙行業作為傳承千年的基礎性制造行業，其生產過程對溫度的精準控制直接影響紙張的物理性能、生產效率和成品質量。從紙漿的蒸煮漂白，到紙機的成型干燥，再到成品的壓光卷曲，每一個環節的溫度管理都決定著紙張的強度、白度和平滑度 —— 數據顯示，紙機烘缸溫度偏差 1℃會導致紙張水分波動 ±0.5%，冷卻不足會使紙張收縮率增加 1%，直接影響印刷適應性。冷水機作為造紙車間的核心溫控設備，需在高濕度、多纖維的環境中，提供 5-35℃的寬域控溫能力（精度 ±1℃），同時具備耐紙漿腐蝕、防纖維堵塞和連續運行的特性。造紙用冷水機的選型與運行，是平衡傳統造紙工藝穩定性、生產效率與產品品質的核心環節，更是推動傳統造紙行業向綠色化、高品質轉型的重要支撐。
造紙工藝特性對溫度波動極為敏感：
? 紙機網部需控制水溫 25-30±1℃，溫度過高會導致纖維脫水不良（紙張定量偏差≥2g/㎡），影響勻度；
? 烘缸冷凝水需冷卻至 40-50±1℃，溫差過大會導致真空度下降（干燥效率降低 5%），能耗增加；
? 壓光機輥筒需維持溫度 60-80±2℃，溫度不當會導致紙張平滑度偏差（≥5s），印刷時出現網點擴大。
某文化用紙廠因烘缸冷凝水冷卻不足（溫度超 55℃），導致一批次雙膠紙水分超標，印刷時出現套印不準，損失超 300 萬元。
生產環境對設備構成嚴峻挑戰：
? 冷卻系統需耐受紙漿（pH 4.5-7.5）、漂白劑（含氯化合物）和廢紙脫墨劑的侵蝕，金屬部件需采用 316L 不銹鋼（年腐蝕速率≤0.03mm）；
? 與冷卻介質接觸的管路需安裝防纖維過濾器（精度 100μm），防止紙漿纖維、填料顆粒沉積堵塞流道；
? 密封件需選用耐化學腐蝕的氟橡膠（FKM），避免被化學品溶脹（溶脹率≤3%）導致泄漏，使用壽命≥10000 小時。
某包裝紙廠因冷卻器被紙漿纖維堵塞，導致紙機壓榨部溫度失控，一批次瓦楞原紙強度下降，降級損失超 200 萬元。
規模化生產要求設備極致穩定：
? 冷水機組需支持 365 天連續運行（MTBF≥15000 小時），平均維修時間≤1 小時，避免紙機停機（損失≥5 萬元 / 小時）；
? 需支持負荷動態調節（30%-100%），適應不同紙種（文化紙 / 包裝紙 / 特種紙）的冷卻需求差異；
? 運行能效比（COP）需≥3.0，通過變頻調節和余熱回收，單位紙張冷卻能耗≤40kWh / 噸。
1. 紙漿蒸煮冷卻系統
某制漿廠采用該方案后，紙漿裂斷長提升 8%，蒸煮能耗下降 15%。
? 核心挑戰：化學制漿蒸煮鍋（溫度 150-170℃）放鍋后需快速冷卻至 80℃以下，冷卻過慢會導致纖維降解（裂斷長下降 10%）。
? 定制方案：

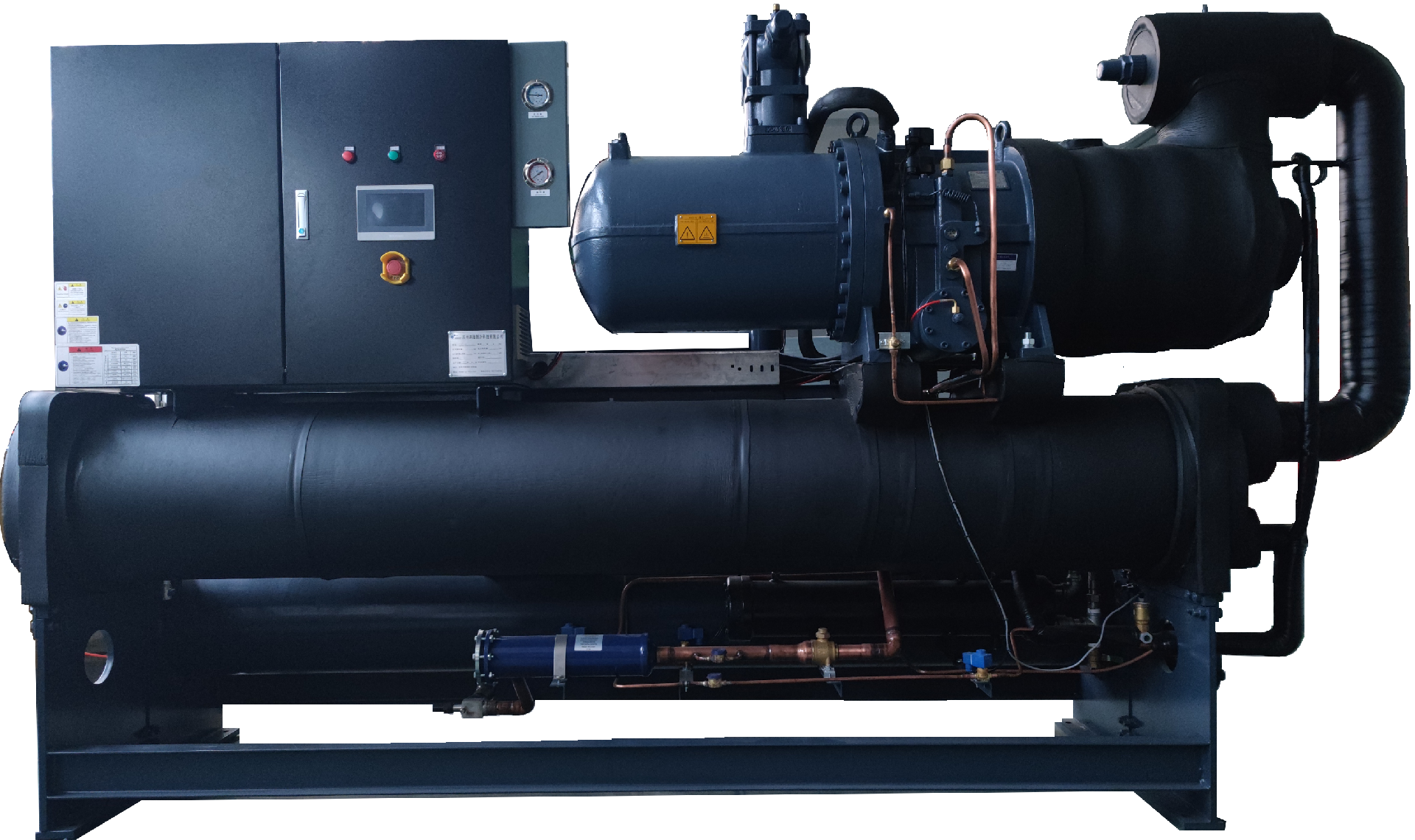

? 采用螺桿式冷水機（制冷量 500-2000kW），為蒸煮放鍋換熱器供水，水溫控制在 20±1℃，降溫速率≥5℃/min；
? 冷卻系統采用 “閃蒸 + 水冷” 復合設計，先通過閃蒸降壓降溫，再用冷水機深度冷卻，節能 25%；
? 與蒸煮周期聯動（4-6 小時 / 鍋），提前 10 分鐘預冷設備，確保放鍋時冷卻系統滿負荷運行。
1. 漂白工序冷卻系統
? 核心挑戰：紙漿漂白段（含二氧化氯 / 雙氧水）需控制溫度 40-60±1℃，高溫會導致漂白劑分解過快（利用率下降 20%）。
? 定制方案：
? 采用防腐型冷水機（316L 不銹鋼換熱器），制冷量 300-1200kW，為漂白塔夾套供水，控溫精度 ±0.5℃；
? 冷卻水路采用分區設計，不同漂白段（D/C/E 段）獨立控溫，溫差≤1℃，確保白度均勻（偏差≤1% ISO）；
? 與漂白劑濃度監測聯動，濃度下降時降低溫度（每降低 0.5% 降 1℃），平衡漂白效果與纖維保護。
1. 紙機網部冷卻系統
? 需求：紙機網部（車速 500-1200m/min）的成形輥和真空箱需冷卻，溫度過高會導致網布老化（壽命縮短 30%）和脫水不良。
? 方案：
? 采用高效冷水機（制冷量 800-3000kW），為網部噴淋和輥筒冷卻供水，水溫控制在 25±1℃，流量穩定性 ±1%；
? 冷卻系統配備高壓水泵（壓力 1.0MPa），確保高速運行下噴淋均勻，網部橫向溫差≤2℃；
? 與紙機車速聯動，車速每提升 100m/min 增加 10% 冷卻水量，維持最佳脫水效率（干度≥20%）。
1. 壓榨部冷卻系統
? 需求：紙機壓榨輥（線壓 200-600kN/m）需冷卻，溫度需控制在 50-60±1℃，高溫會導致紙張粘輥（斷紙率上升 15%）。
? 方案：
? 采用水冷式冷水機（制冷量 500-2000kW），為壓榨輥內部流道供水，水溫控制精度 ±0.5℃；
? 輥筒水路采用螺旋式設計，確保表面溫度均勻性≤±1℃，左右溫差≤0.5℃；
? 與壓榨壓力聯動，高壓區（≥400kN/m）增加 20% 冷卻流量，抵消摩擦生熱增量，減少斷頭。
1. 烘缸冷凝水冷卻系統
某文化紙廠采用該方案后，烘缸真空度提升 0.03MPa，干燥能耗下降 12%。
? 核心挑戰：紙機烘缸（溫度 100-130℃）排出的冷凝水需冷卻至 40-50℃，高溫會導致真空泵效率下降（真空度降低 0.02MPa）。
? 定制方案：
? 采用板式換熱器冷水機（制冷量 1000-5000kW），為冷凝水閃蒸罐供水，水溫控制在 30±1℃，換熱效率≥90%；
? 冷卻系統與烘缸蒸汽壓力聯動，壓力升高時（蒸汽用量增加）自動提升冷卻強度，維持冷凝水溫度穩定；
? 配備余熱回收裝置，利用冷凝水余熱加熱廠區供暖和生活熱水，年節約蒸汽消耗 20%。
1. 壓光機冷卻系統
? 需求：超級壓光機輥筒（溫度 60-100℃）需冷卻，溫度波動會導致紙張平滑度不均（偏差≥3s）和尺寸不穩定。
? 方案：
? 采用精密冷水機（制冷量 300-1500kW），為壓光輥油冷系統供水，水溫控制精度 ±0.5℃；
? 冷卻系統采用 “油 - 水” 間接換熱設計，油溫波動≤±1℃，確保輥面溫度均勻；
? 與紙張平滑度監測聯動，根據檢測數據微調各段冷卻量，橫向平滑度偏差控制在≤1s。
1. 材質選擇與防護
? 制漿區：與漂白劑接觸的部件采用鈦合金（TA2），耐氯腐蝕性能優異，年腐蝕速率≤0.01mm；
? 抄紙區：與白水接觸的管路采用 316L 不銹鋼，內壁電解拋光（Ra≤0.8μm），減少纖維附著；
? 密封材料：選用全氟醚橡膠（FFKM），耐化學腐蝕范圍 pH 1-14，在漂白環境下使用壽命延長 3 倍。
1. 系統清潔與過濾
? 多級過濾：主回路安裝自清潔過濾器（精度 100μm）+ 自動反沖洗過濾器，紙機前加裝纖維攔截器；
? 定期沖洗：每班清理過濾器截留的纖維雜質，每周用高壓水反向沖洗換熱器（壓力 15-20MPa）；
? 化學清洗：每月用檸檬酸溶液（2% 濃度）循環清洗（去除鈣鎂垢），每季度用稀硝酸清洗（針對金屬氧化物）。
某造紙企業通過精細化管理，冷卻系統堵塞故障率從每月 2 次降至每季度 1 次，維護成本降低 65%。
1. 負荷動態調節
? 變頻控制：根據紙機車速、產量自動調整壓縮機轉速（30-60Hz），部分負荷時節能 30%-40%；
? 余熱回收：利用烘缸冷凝水和廢氣余熱（100-130℃）加熱制漿用水和車間供暖，年節約標煤 5000 噸；
? 某紙業集團應用后，冷水機年耗電量下降 300 萬度，折合減少碳排放 1950 噸。
1. 工藝聯動策略
? 智能群控：多臺冷水機并聯運行時，按總冷量需求智能啟停（如 8 臺機組實現 12%-100% 負荷調節）；
? 生產計劃聯動：通過 MES 系統獲取紙種切換計劃，提前 2 小時調整冷卻參數，適應工藝變化；
? 數據監控：實時采集各環節溫度、水分、能耗數據，生成單位紙張能耗報告，優化冷卻參數。
1. 預防性維護計劃
? 日常檢查：每日記錄進出水溫度、壓力、流量（偏差≤5%），檢查過濾器壓差和設備振動；
? 定期保養：每運行 2000 小時更換過濾器濾芯，每 4000 小時更換冷凍油和干燥過濾器；
? 季節維護：夏季前清洗冷凝器（提高散熱效率 20%），冬季前檢查防凍液濃度（冰點≤-20℃）。
1. 應急處理預案
? 冷卻中斷：立即啟動備用冷水機（切換時間≤10 秒），紙機降低車速至 50%，啟動網部應急噴淋；
? 管路堵塞：啟用備用過濾回路，采用壓縮空氣反吹堵塞管路，嚴重時切換備用水路；
? 停電故障：啟用柴油發電機（確保 5 分鐘內供電），優先保障烘缸冷凝水和網部冷卻系統運行。
某大型造紙企業（年產文化紙 50 萬噸、包裝紙 80 萬噸）需建設綜合冷卻系統，服務于 5 條制漿線、8 臺紙機及輔助設備，要求系統總制冷量 20000kW，控溫精度 ±1℃，符合造紙行業能效標準。
1. 冷卻架構
? 制漿區：10 臺 1500kW 螺桿冷水機（8 用 2 備），為蒸煮漂白系統冷卻，控溫精度 ±1℃；
? 抄紙區：12 臺 2000kW 高效冷水機，服務紙機網部和壓榨部，總換熱量 15000kW；
? 干燥后加工區：8 臺 1000kW 精密冷水機，為烘缸冷凝水和壓光機冷卻，總循環水量 10000m3/h。
1. 安全與節能設計
? 全系統采用防腐蝕防堵塞設計（鈦合金 / 316L 不銹鋼 + 多級過濾），適應造紙多濕多纖維環境；
? 安裝智能能源管理平臺，實現余熱回收（年回收熱量 12 萬 GJ）、變頻調節和遠程監控，綜合節能率≥35%；
? 關鍵設備采用 2N 冗余設計，配備應急電源和泄漏檢測系統，確保生產連續和環保安全。
? 產品品質：紙張水分偏差控制在 ±0.3%，平滑度均勻性提升至 95%，印刷適應性評分提高 20%；
? 生產效率：紙機有效作業率從 85% 提升至 97%，斷紙率下降 60%，噸紙能耗下降 15%；
? 成本效益：單位紙張冷卻能耗降至 32kWh / 噸，年節約電費 1200 萬元，投資回收期 3 年。
造紙行業的冷水機應用，是 “傳統造紙工藝” 與 “現代溫控技術” 的深度融合，它不僅能保障紙張的強度、白度和尺寸穩定性，更能通過精準控溫和余熱回收實現節能降碳。隨著造紙行業向綠色化、功能化發展（如生物質纖維紙、特種功能紙），冷水機將向 “更高精度控溫（±0.5℃）、全流程防污染、零排放冷卻” 方向發展。選擇專業的造紙冷水機，是實現造紙行業高效、低碳、高品質生產的關鍵支撐。
