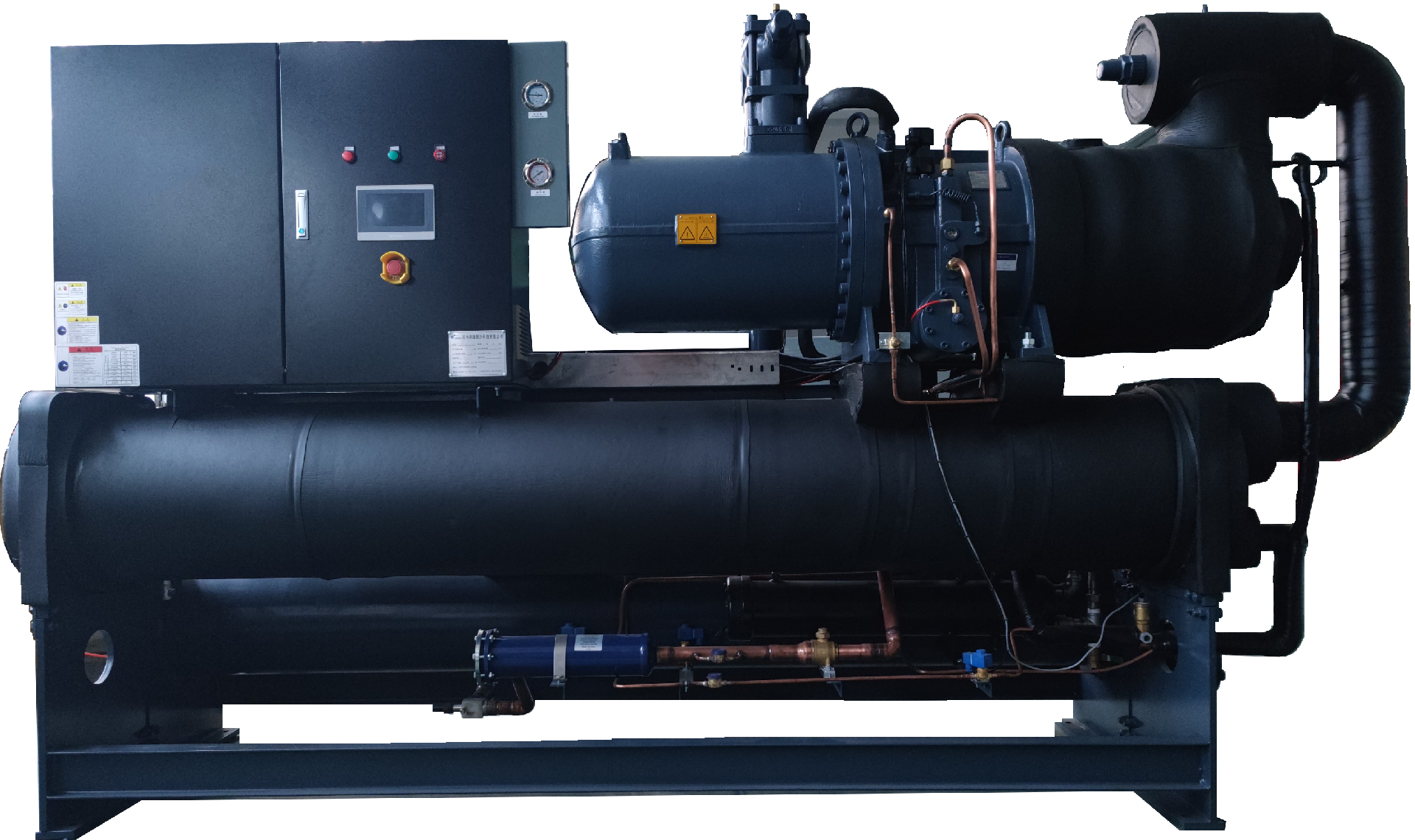

一、半導體晶圓制造專屬：冷水機的 4 大核心功能特性

半導體晶圓制造（如 12 英寸晶圓、先進制程芯片生產）對溫度精度、潔凈度要求嚴苛，溫度波動會導致光刻膠涂布不均（線寬偏差超 0.1μm）、蝕刻速率不穩定（影響芯片電路精度），直接影響芯片良率與性能。專用半導體晶圓制造冷水機通過納米級控溫與超潔凈設計，滿足 SEMI F47、ISO 14644-1 Class 1 等半導體標準要求，保障晶圓制造過程的高穩定性。

1. 光刻膠涂布恒溫控制

針對晶圓光刻膠涂布工序（ spin-coating 工藝），冷水機采用 “涂布吸盤 - 光刻膠儲罐雙恒溫系統”：一方面通過嵌入涂布吸盤的冷卻管路，將晶圓表面溫度穩定控制在 23±0.1℃（溫度偏差超過 ±0.2℃會導致光刻膠膜厚偏差超 5nm）；另一方面通過冷卻套對光刻膠儲罐降溫，將光刻膠溫度控制在 25±0.1℃（防止光刻膠黏度變化，影響涂布均勻性）。例如在 7nm 制程晶圓光刻膠涂布中，雙恒溫設計可使光刻膠膜厚偏差≤3nm（行業標準≤8nm），晶圓表面膠膜平整度≤0.5nm/μm，符合《半導體晶圓光刻工藝要求》，避免因膜厚不均導致后續曝光時線寬失真（線寬偏差控制在 ±0.05μm 以內）。

2. 干法蝕刻工藝?yán)鋮s保護

半導體晶圓干法蝕刻（如等離子蝕刻、反應離子蝕刻）時，蝕刻腔體內等離子體溫度可達 800-1000℃，高溫會導致晶圓背面損傷（影響芯片封裝可靠性）、蝕刻腔室部件老化（使用壽命縮短 50%）。冷水機采用 “晶圓載臺 - 蝕刻腔室雙冷卻系統”：通過冷卻載臺將晶圓背面溫度控制在 60±0.5℃（避免高溫導致晶圓翹曲，翹曲度≤5μm）；同時通過腔室壁冷卻夾套，將蝕刻腔室溫度控制在 80±1℃（防止腔室部件被等離子體轟擊熔化）。例如在晶圓邏輯電路干法蝕刻中，雙冷卻設計可使蝕刻速率波動≤3%（傳統無控溫超 8%），電路線寬精度誤差≤0.03μm，芯片蝕刻良率提升至 99% 以上，避免因高溫導致的電路短路或斷路問題。

3. 晶圓清洗工藝恒溫冷卻

半導體晶圓清洗（如 RCA 清洗、兆聲清洗）需使用高溫化學試劑（如 80℃硫酸 - 過氧化氫混合液），清洗后需快速冷卻至 25℃以下（避免化學試劑殘留腐蝕晶圓表面），冷卻過快會導致晶圓熱應力損傷（產生微裂紋），過慢則會延長清洗周期（傳統自然冷卻需 40 分鐘）。冷水機采用 “梯度冷卻系統”：第一階段通過冷卻水槽將晶圓從 80℃降至 40℃（降溫速率 2℃/min），第二階段通過氮?dú)饫鋮s風刀降至 25℃（降溫速率 1℃/min），總冷卻時間縮短至 15 分鐘。例如在 12 英寸晶圓 RCA 清洗中，梯度冷卻可使晶圓表面顆粒殘留≤10 個 / 片（粒徑≥0.1μm），金屬離子污染≤1×101? atoms/cm2，符合半導體晶圓清洗后的潔凈度要求，避免因殘留雜質導致芯片漏電。

4. 超潔凈與防離子污染設計

半導體晶圓制造車間為 Class 1-Class 10 超潔凈室，冷水機采用 “全封閉超潔凈結構”：外殼采用 316L 不銹鋼（表面電解拋光，粗糙度 Ra≤0.1μm），所有管路接口采用無死角快裝密封（全氟醚密封墊），避免產生微粒；冷卻介質（超純水，電阻率≥18.2MΩ?cm，總有機碳≤5ppb）通過 0.01μm 超濾膜過濾，且配備 “離子吸附模塊”（去除 Na?、K?等金屬離子，含量≤0.1ppb），防止離子污染晶圓；同時采用 “低振動設計”（振動振幅≤0.05μm），運行噪音≤28 分貝，避免振動干擾光刻對準精度（對準誤差≤0.01μm）。

二、半導體晶圓制造冷水機規范使用：5 步操作流程

半導體晶圓制造對芯片良率與精度要求極高，冷水機操作需兼顧超潔凈規范與納米級控溫，以半導體專用水冷式冷水機為例：

1. 開機前超潔凈與系統檢查

? 潔凈檢查：用 Class 1 無塵布蘸取半導體專用清洗劑（純度≥99.99%）擦拭冷水機表面及接口，通過激光粒子計數器檢測設備周圍潔凈度（每立方米≥0.1μm 粒子數≤1 個）；檢查冷卻介質過濾器（0.01μm）是否完好，確認無微粒殘留；

? 系統檢查：確認冷卻介質（超純水）液位達到水箱刻度線的 85%，檢測水泵出口壓力（穩定在 0.2-0.3MPa），查看涂布吸盤冷卻管、蝕刻腔室夾套接口密封狀態（無滲漏）；通過電阻率儀、TOC 檢測儀檢測超純水質量（電阻率≥18.2MΩ?cm，TOC≤5ppb），不達標則啟動 “雙級反滲透 + EDI + 拋光樹脂 + 超濾” 純化系統處理。

1. 分工序參數精準設定

根據半導體晶圓不同制造工序需求，調整關鍵參數：

? 光刻膠涂布：涂布吸盤冷卻水溫 23±0.1℃，光刻膠儲罐冷卻水溫 25±0.1℃，水流速度調至 0.2-0.3L/min，開啟 “雙恒溫聯動” 模式，設定溫度偏差報警閾值 ±0.05℃；

? 干法蝕刻：晶圓載臺冷卻水溫 60±0.5℃，蝕刻腔室冷卻水溫 80±1℃，水流速度調至 0.8-1.0L/min，開啟 “蝕刻溫控” 模式，晶圓翹曲度報警閾值≤5μm；

? 晶圓清洗：冷卻水槽水溫第一階段 40℃對應 30℃、第二階段 25℃對應 20℃，水流速度調至 1.0-1.2L/min，開啟 “梯度冷卻” 模式，降溫速率分別設定 2℃/min、1℃/min；

? 設定后開啟 “權限加密” 功能，僅持半導體操作資質人員可調整參數，操作記錄自動上傳至晶圓制造執行系統（MES），滿足 SEMI E18 數據追溯要求。

1. 運行中動態監測與調整

通過冷水機 “半導體制造監控平臺”，實時查看各工序溫度、超純水電阻率 / TOC、晶圓膜厚 / 線寬等數據，每 3 分鐘記錄 1 次（形成晶圓質量臺賬）。若出現 “光刻膠膜厚偏差超標”（多因涂布吸盤溫度波動），需暫停涂布，重新校準冷卻水溫（±0.05℃），試涂布 1 片晶圓檢測膜厚均勻性；若干法蝕刻速率波動超 3%（多因腔室溫度偏差），需微調腔室冷卻水溫 ±0.5℃，同時檢查等離子體功率穩定性；若晶圓清洗后金屬離子超標（多因冷卻水污染），需啟動離子吸附模塊，更換超純水過濾器，重新清洗晶圓并檢測污染度。

2. 制程切換與停機維護

當生產線切換晶圓制程（如從 14nm 切換至 7nm）或工序（如從光刻切換至蝕刻）時，需按以下流程操作：

? 切換前：降低冷水機負荷，關閉對應工序冷卻回路，用超純水循環沖洗冷卻管路（流量 0.5L/min，持續 20 分鐘），去除殘留光刻膠或蝕刻副產品；根據新制程要求重新設定溫度參數（如 7nm 制程光刻膠涂布溫度需提升至 23.5℃）；

? 切換后：進行 “空白晶圓測試”（用未鍍膜晶圓模擬工序，檢測溫度精度與潔凈度），空白測試合格后，裝入待加工晶圓開始正式生產；

? 日常停機維護（每日生產結束后）：關閉冷水機，啟動系統自清潔程序（用超純水沖洗管路 30 分鐘 + 氮?dú)獯祾吒稍铮?，更換超純水過濾器與離子吸附樹脂；清潔溫度傳感器（用 Class 1 無塵布擦拭），檢測設備振動振幅（≤0.05μm）。

1. 特殊情況應急處理

? 冷卻介質污染：立即停機，關閉與制造設備的連接閥，排空污染超純水并按半導體危廢規范處理；用超純水沖洗管路 5 次，啟動純化系統使新超純水達標；已加工的晶圓需進行額外潔凈度檢測（如顆粒計數、離子污染測試），不合格晶圓全部報廢；

? 突然停電：迅速關閉冷水機總電源，斷開與光刻設備、蝕刻機的連接 —— 光刻設備需立即關閉曝光光源（防止損傷晶圓），蝕刻機需停止等離子體生成（避免腔室過熱）；啟動備用 UPS 電源（維持超純水系統供電），待主電恢復后，先啟動純化系統使超純水達標，再逐步啟動冷水機，重新校準制程參數并試生產；

? 蝕刻腔室超溫報警（如溫度驟升 10℃）：立即停止蝕刻操作，啟動冷水機 “應急冷卻” 模式（載臺與腔室冷卻流量提升至 1.5 倍），同時開啟腔室排氣系統（排出高溫氣體）；待溫度降至安全范圍后，檢查冷卻回路是否堵塞（如蝕刻副產品堆積），排除故障前禁止繼續蝕刻，已蝕刻的晶圓需檢測電路線寬精度。

三、半導體晶圓制造冷水機維護與選型要點

? 日常維護：每日清潔設備表面與過濾器，檢測超純水電阻率 / TOC；每 2 小時記錄晶圓膜厚、蝕刻速率數據；每周更換超純水拋光樹脂與超濾膜，校準溫度傳感器（溯源至國家計量院半導體專用標準）；每月對水泵、壓縮機進行低振動維護（更換減震組件），清理?yè)Q熱器表面（用半導體專用除垢劑，避免離子殘留）；每季度對管路進行壓力測試（保壓 0.3MPa，30 分鐘無壓降），檢測潔凈度與振動振幅；

? 選型建議：光刻膠涂布選 “雙恒溫超潔凈冷水機”（控溫 ±0.1℃），干法蝕刻選 “雙冷卻防腐蝕冷水機”（耐等離子體副產品腐蝕），晶圓清洗選 “梯度冷卻冷水機”（支持多段溫控）；大型半導體工廠建議選 “集中供冷 + 分布式純化系統”（總制冷量 80-150kW，支持 10-15 條晶圓生產線并聯）；選型時需根據晶圓尺寸與制程匹配（如 12 英寸 7nm 制程需配套 15-20kW 冷水機，8 英寸 28nm 制程需配套 8-12kW 冷水機），確保滿足半導體晶圓高精密制造需求，保障芯片良率與性能。
